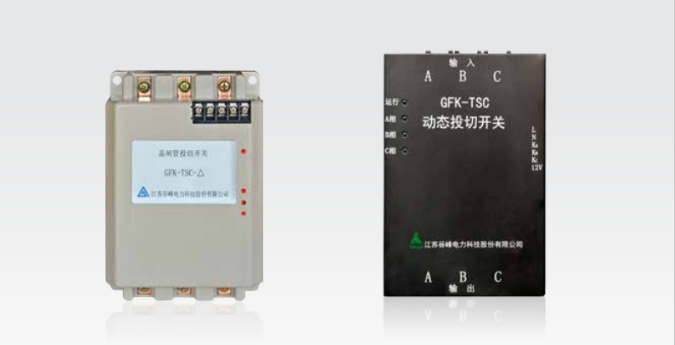

本产品主要由大功率反并连晶闸管模块、隔离电路、触发电路、保护电路及散热装置组成，用于450V以下容性或感性负载的通断控制，无涌流，无过压，工作时无噪音，允许频繁投切，安装、接线简单方便。

    与同类产品相比，其在涌流和安全可靠性方面大大提高。

产品概述:

    采用等电位过零技术，实现动态高速补偿；采用高品质可控硅投切，反向耐压1800V；充分采用集成电路，尽量减少分立元件；抗干扰电路设计，提高了调节器的抗干扰能力，有效防止误触发引起可控硅击穿故障；采用了温控技术，可靠保证可控硅在规定温度范围内工作；使用寿命长达20万小时以上，免维修；投切时间t<10ms。

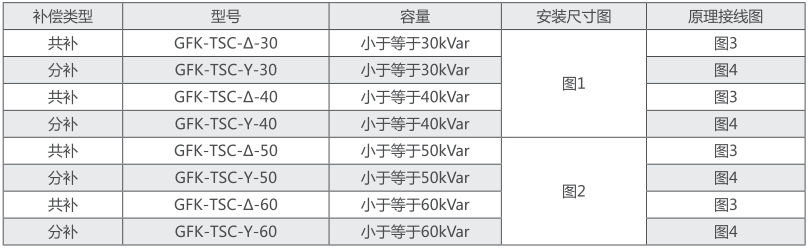

产品型号及选型:

由大功率反并连晶闸管模块、隔离电路、触发电路、保护电路及散热装置组成，用于450V以下容性或感性负载的通断控制，无涌流，无过压，工作时无噪音，允许频繁投切，安装、接线简单方便。

       与同类产品相比，其在涌流和安全可靠性方面大大提高。

产品概述:

    采用等电位过零技术，实现动态高速补偿；采用高品质可控硅投切，反向耐压1800V；充分采用集成电路，尽量减少分立元件；抗干扰电路设计，提高了调节器的抗干扰能力，有效防止误触发引起可控硅击穿故障；采用了温控技术，可靠保证可控硅在规定温度范围内工作；使用寿命长达20万小时以上，免维修；投切时间t<10ms。

产品型号及选型:技术参数:

◇ 使用寿命：20万次

◇ 相 数：三相，分相(三相)

◇ 控制容量：三相共补≤60kVar

◇ 三相分补：≤20kVar

◇ 响应时间： ≤10ms

◇ 安全保护功能：

※ 绝缘等级：在正常大气条件下 ≥10MΩ

※ 控制端电压：DC12V 电流20mA

※ 涌流：大于额定电流2倍

※ 运行指示：控制信号指示灯：开关闭合后相应指示灯发亮，断开则灭。

※ 散热系统启动：当散热片温度达到40℃（+5℃）风扇开始工作，当散热片温度达到80℃（+5℃）系统停止工作，开关自动断开，但风扇一直运转直到散热片温度降低至65℃（+5℃）系统重新恢复工作。

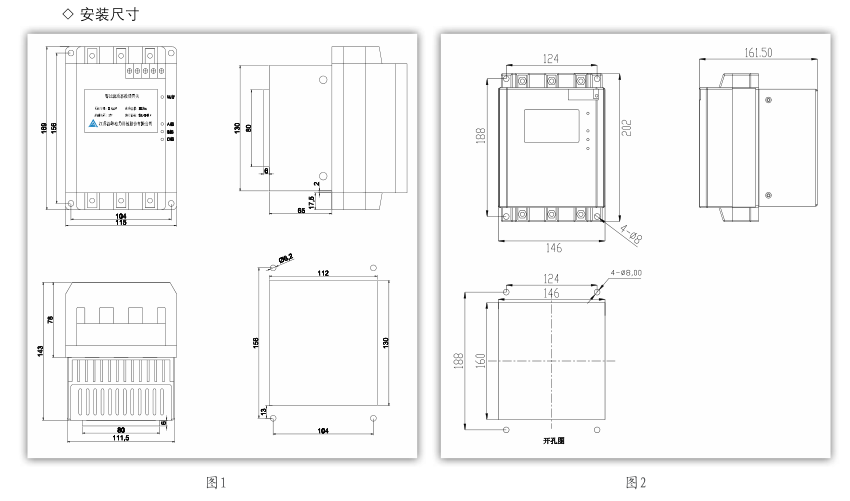

调试方法及安装尺寸:

◇ 调试方法：

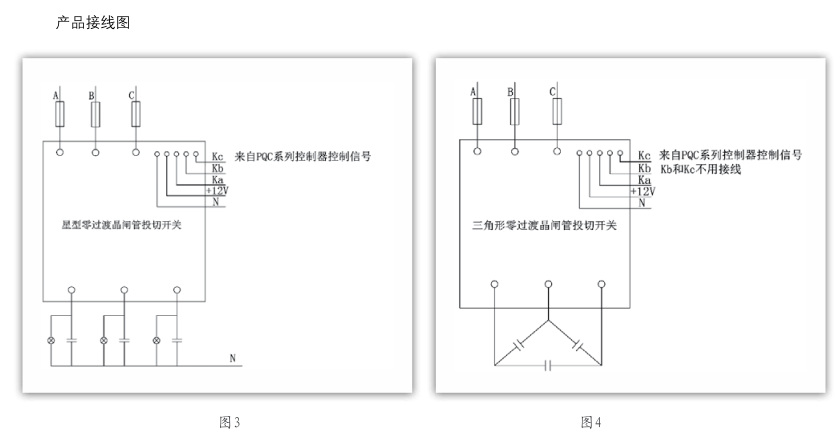

检查进线，出线和触发信号线的接法是否正确触发信号是12V的直流电平，三角型动态投切开关只是接12V公共端及Ka，星型动态投切开关需要接12V，Ka，Kb，Kc.其中12V对应控制型号正极！
