产品概述:

    GFK系列复合开关是针对可控硅、无触点式固态继电器和交流接触器在低压无功补偿应用上存在的不足而研发的。它把交流接触器和可控硅的使用优点结合在一起，可控硅在零电压时合闸，零电流时分闸实现无弧通断，保持接通状态用触头承担，触头不烧结。运行中无降压，微耗能，无谐波。具有抗干扰、防雷击和电源缺相、空载跳闸的保护功能特别适用于无功补偿时切换电容器，也可以用于电动机起动控制和电阻性负载的切换，不需加装散热器。

    本产品已通过国家质检总局3C认证。

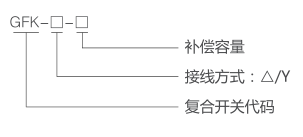

产品型号及选型:

技术参数:

◇ 额定工作电压：380VAC 或220V 50Hz；额定工作电流：40A、60A；

◇ 额定控制电压：12VDC； 响应时间：<20mS；

◇ 过电压(460VAC)或者欠电压(300VAC)时封锁输出，报警灯指示；

◇ 海拔高度：不超过2000m；环境温度：-20℃～+60℃；

◇ 相对湿度：+40℃.时不超过90％；

◇ 工作电压范围:三相交流 380V ±15%。

▲ 注意事项

◇ 操作请断电，确保无电操作；

◇ 低压端引入三相电；

◇ 复合开关正放（面膜对人，字体正立），上端接入三相电，下端输出并接入相应电容器。左侧端为控制信号输入端，从上至下分别接：零线，+12VDC,控制器输出的控制信号。

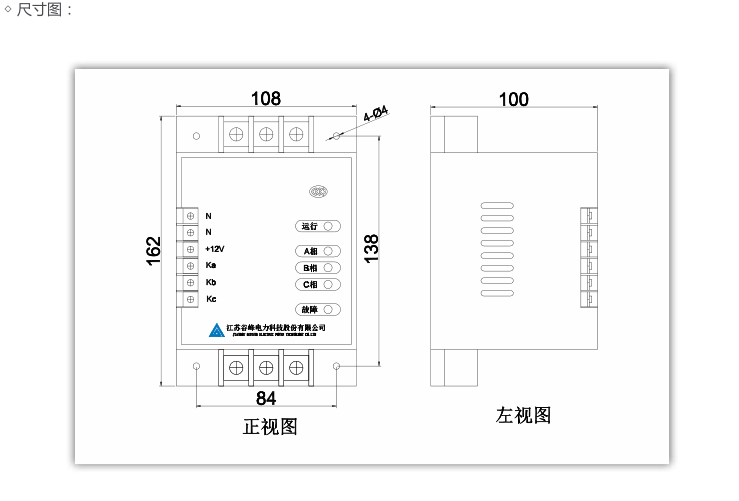

外形尺寸图及接线图:
